Gulvvarmemanifolden er en afgørende komponent i et hydronisk gulvvarmesystem. Den fungerer som det centrale distributionspunkt for varmt vand eller varmevæske, der skal tilføres individuelle varmekredse i bygningen. Manifolden sikrer korrekt afbalancering og kontrol af varmefordelingen, hvilket giver mulighed for effektiv og behagelig opvarmning i hver zone eller rum. I denne vejledning vil vi give en grundlæggende introduktion til gulvvarmemanifolden og forklare dens funktionsprincip.
Gulvvarmemanifoldens funktion: Gulvvarmemanifoldens hovedfunktion er at styre og fordele strømmen af opvarmet vand eller varmevæske til individuelle varmekredse. Det fungerer som et centralt nav, hvor forsyningsrøret fra varmekilden (f.eks. kedel, varmepumpe) forbindes med flere returrør, der fører til forskellige varmezoner eller rum.

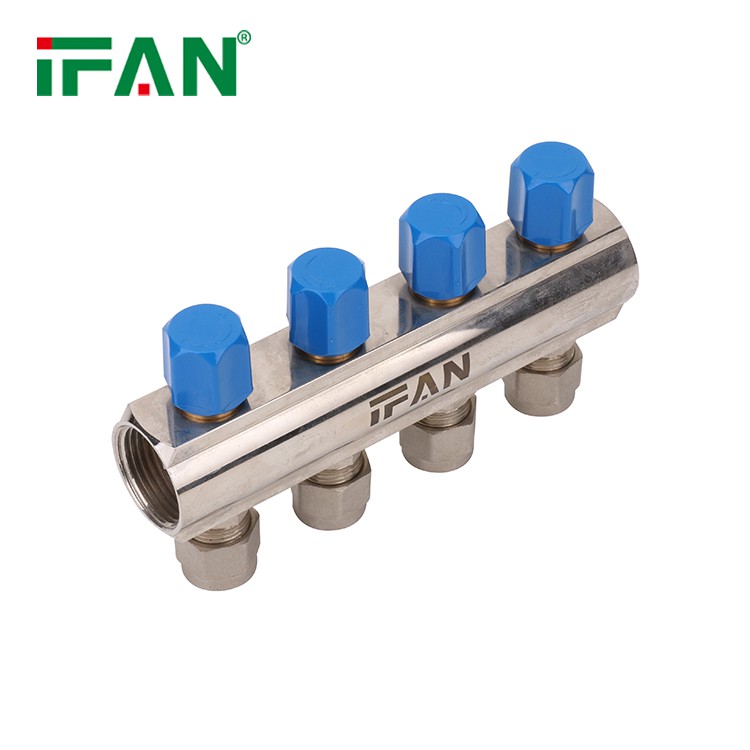

Komponenter i gulvvarmemanifolden: En typisk gulvvarmemanifold består af flere nøglekomponenter:
en. Forsynings- og returforbindelser: Manifolden har indløbs- og udløbstilslutninger til tilførsels- og returrørene. Forsyningstilslutningen modtager det opvarmede vand fra varmekilden, mens returtilslutningen fører det afkølede vand tilbage til varmekilden til genopvarmning.

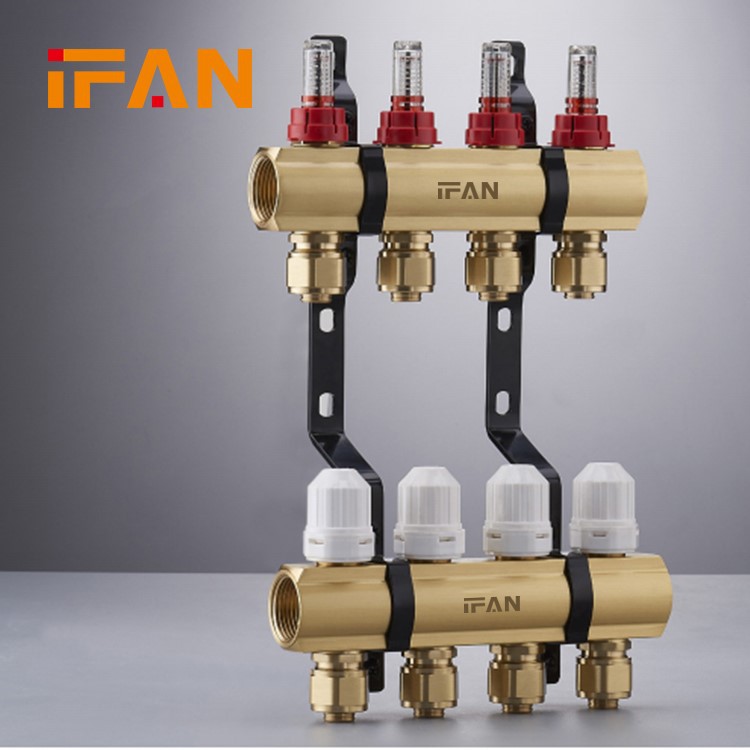

b. Flowmålere: Flowmålere er indbygget i hvert enkelt kredsløb for at måle strømningshastigheden af vand, der passerer gennem det specifikke kredsløb. Dette hjælper med at balancere systemet, hvilket sikrer ensartet varmefordeling på tværs af alle zoner.
c. Afspærringsventiler: Afspærringsventiler er installeret på både forsynings- og retursiden af hvert kredsløb, hvilket giver mulighed for individuel afspærringskontrol og vedligeholdelse af specifikke zoner uden at påvirke hele systemet.
d. Indreguleringsventiler: Indreguleringsventiler hjælper med at regulere strømmen af vand til hvert kredsløb. Ved at justere flowhastigheden ved hjælp af disse ventiler, kan systemet afbalanceres for at levere den ønskede varmeydelse til hver zone.
e. Blandeventil: I nogle systemer kan en blandeventil være indbygget i manifolden for at kontrollere temperaturen på det opvarmede vand, før det distribueres til kredsløbene. Dette giver mulighed for præcis temperaturkontrol i hver zone.
f. Udluftningsventil: En udluftningsventil eller udluftningsventil er typisk inkluderet for at fjerne eventuel indespærret luft fra systemet, hvilket sikrer korrekt vandcirkulation og forhindrer luftsluser.
g. Temperaturmålere: Temperaturmålere kan installeres på forsynings- og returforbindelserne for at overvåge temperaturen på varmevæsken.
Arbejdsprincippet for gulvvarmemanifolden: Arbejdsprincippet for en gulvvarmemanifold involverer følgende trin:
en. Varmekilde: Det opvarmede vand eller varmevæske tilføres fra varmekilden, såsom en kedel eller varmepumpe, og kommer ind i fordelerrørets forsyningstilslutning. Temperaturen på det indkommende vand styres ud fra systemkravene.
b. Fordeling til kredsløb: Fra forsyningstilslutningen fordeles det opvarmede vand til de enkelte kredse via flowmålere og indreguleringsventiler. Disse komponenter regulerer flowhastigheden og sikrer en jævn fordeling af varme i hele systemet.
c. Indregulering og kontrol: Flowmålerne og indreguleringsventilerne giver mulighed for præcis afbalancering og kontrol af varmeydelsen til hver zone eller rum. Ved at justere flowhastighederne kan temperatur- og komfortniveauet opretholdes ensartet på tværs af bygningen.
d. Returvej: Efter at have cirkuleret gennem varmekredsene, vender det afkølede vand tilbage til manifolden via returforbindelserne. Returvejen kan indeholde en blandeventil for at justere temperaturen på returvandet, hvis det er nødvendigt.
e. Genopvarmning: Det returnerede afkølede vand sendes derefter tilbage til varmekilden (kedel eller varmepumpe) for genopvarmning og recirkulation gennem systemet.
f. Overvågning og vedligeholdelse: Manifolden kan omfatte temperaturmålere og en udluftningsventil for at overvåge systemets ydeevne og tillade vedligeholdelsesopgaver såsom udluftning af indespærret luft.
Ved effektivt at styre varmevæskens flow og temperatur til hver varmekreds sikrer gulvvarmemanifolden ensartet varmefordeling og optimal komfort i hele bygningen.
Sidste bemærkning: Det er vigtigt at rådføre sig med en professionel HVAC-ingeniør eller en velrenommeret leverandør af gulvvarmesystem under design og installation af en gulvvarmemanifold. De kan hjælpe med at sikre korrekt dimensionering, komponentvalg og systemkonfiguration til dine specifikke varmebehov. Regelmæssig vedligeholdelse og periodiske kontroller af manifolden vil også bidrage til gulvvarmesystemets samlede effektivitet og levetid.
